MULTICAM APEX3R
CNC FRESEBORD OG KNIVSKJÆRERE
.jpg)
CNC Fresebord og knivskjærere
APEX3R Den neste generasjonen av CNC-skjærebord
Med kutthastigheter på opptil 49530 mm/min (1950 tommer per minutt - IPM), tilbyr Apex3R bevegelse, hastighet og kuttkvalitet i verdensklasse.
Maskinen er designet for et bredt spekter av bruksområder. Apex3R er den perfekte løsningen for selskaper som ser etter både verdi og høy ytelse.

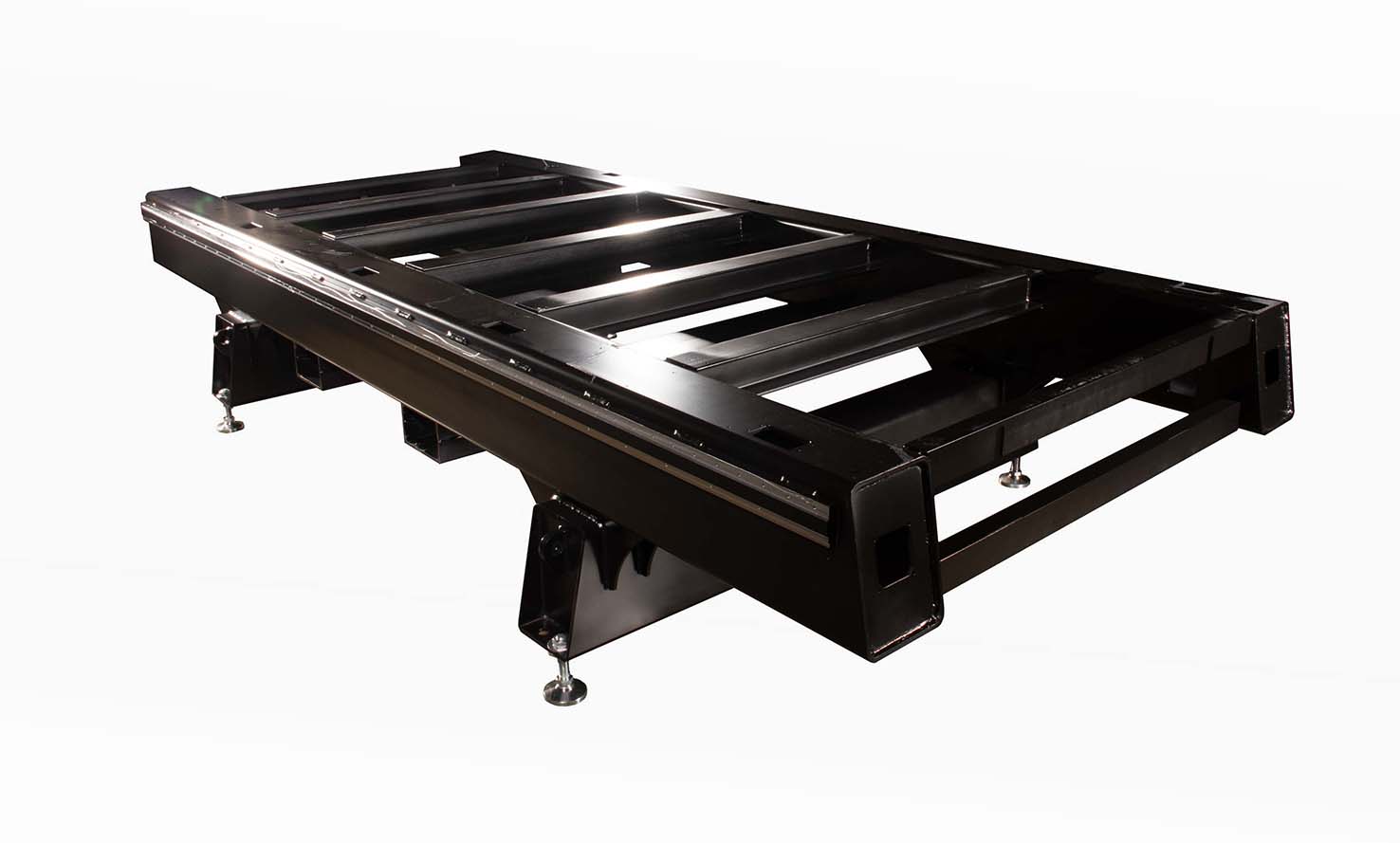

Base Frame
Solid Heavy-Duty Construction
The Apex3R's base is a rigid 76/203 mm thick tube frame that is welded, stress-relieved, and precision machined. It provides a heavy and accurate platform that translates into gentle motion for clean, smooth cuts.

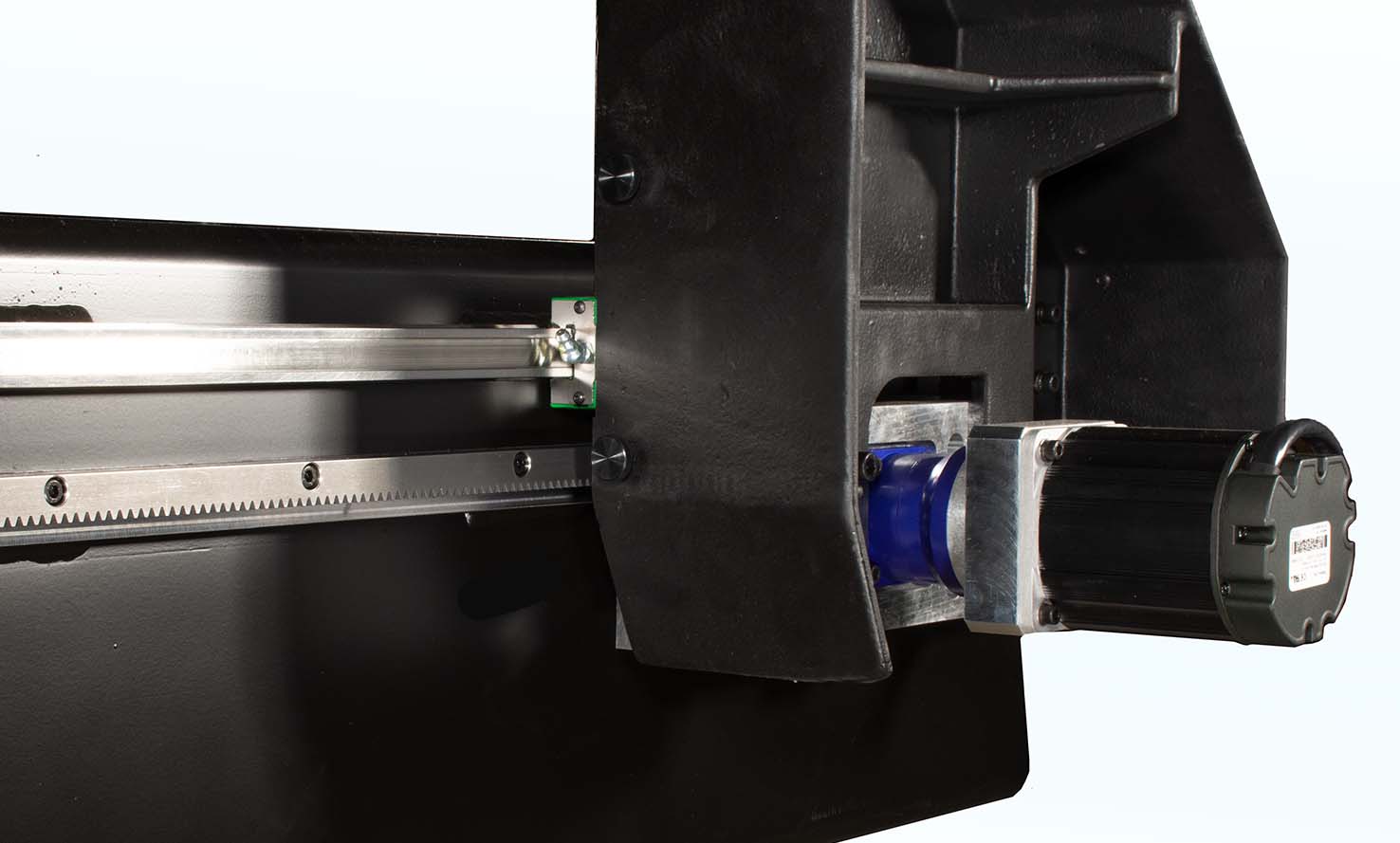

Helical Rack & Pinion
Smooth Motion, Minimal Friction
Helical racks are standard on the Apex3R and coupled with 25mm rail provides smooth, accurate motion across any size table.

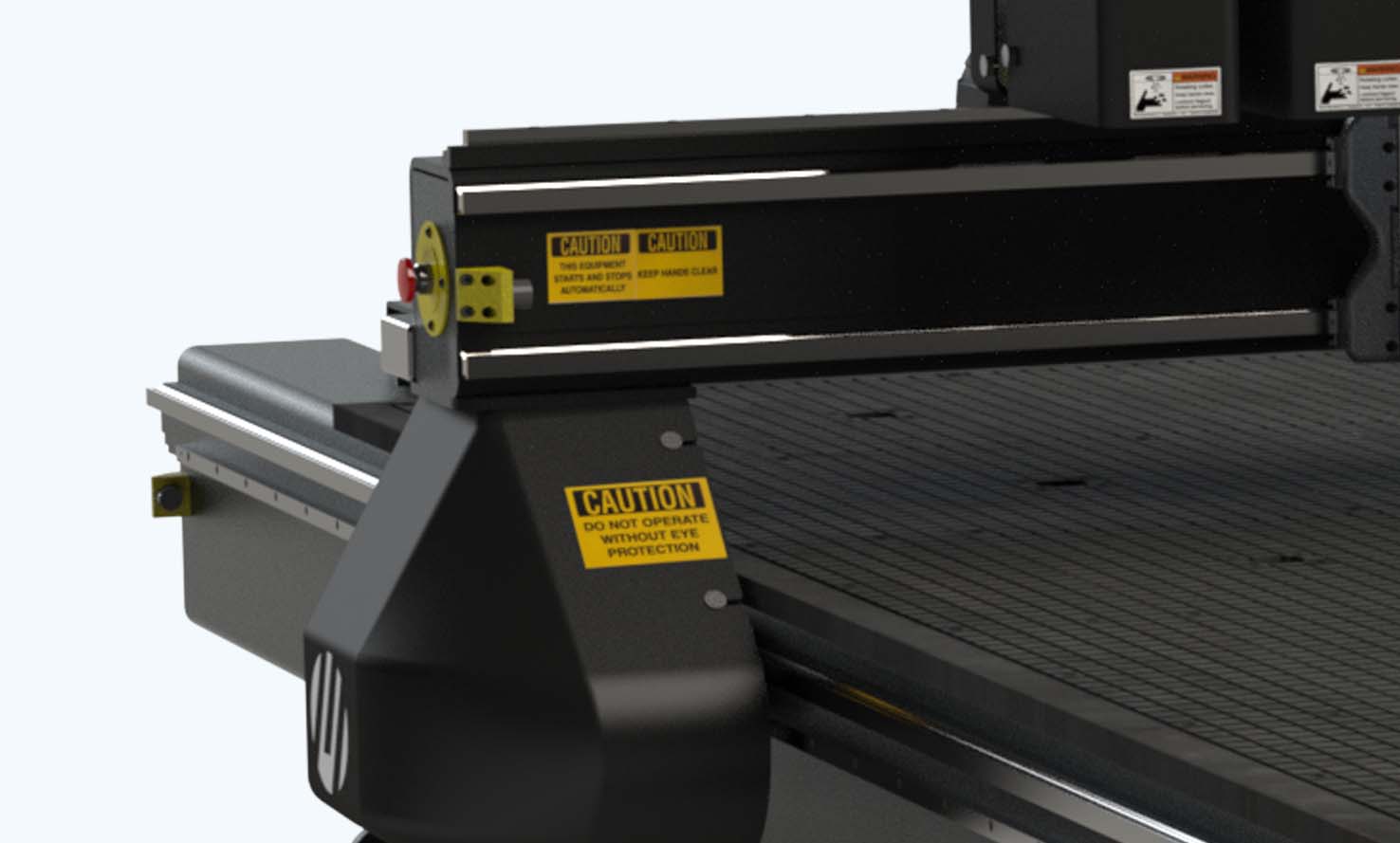

Steel Gantry & Cast Steel Risers
Custom Engineered for Maximum Rigidity
All cast steel riser with 3/8" gantry tube steel precision machined to work together allowing users to cut a higher speeds for optimum edge quality.

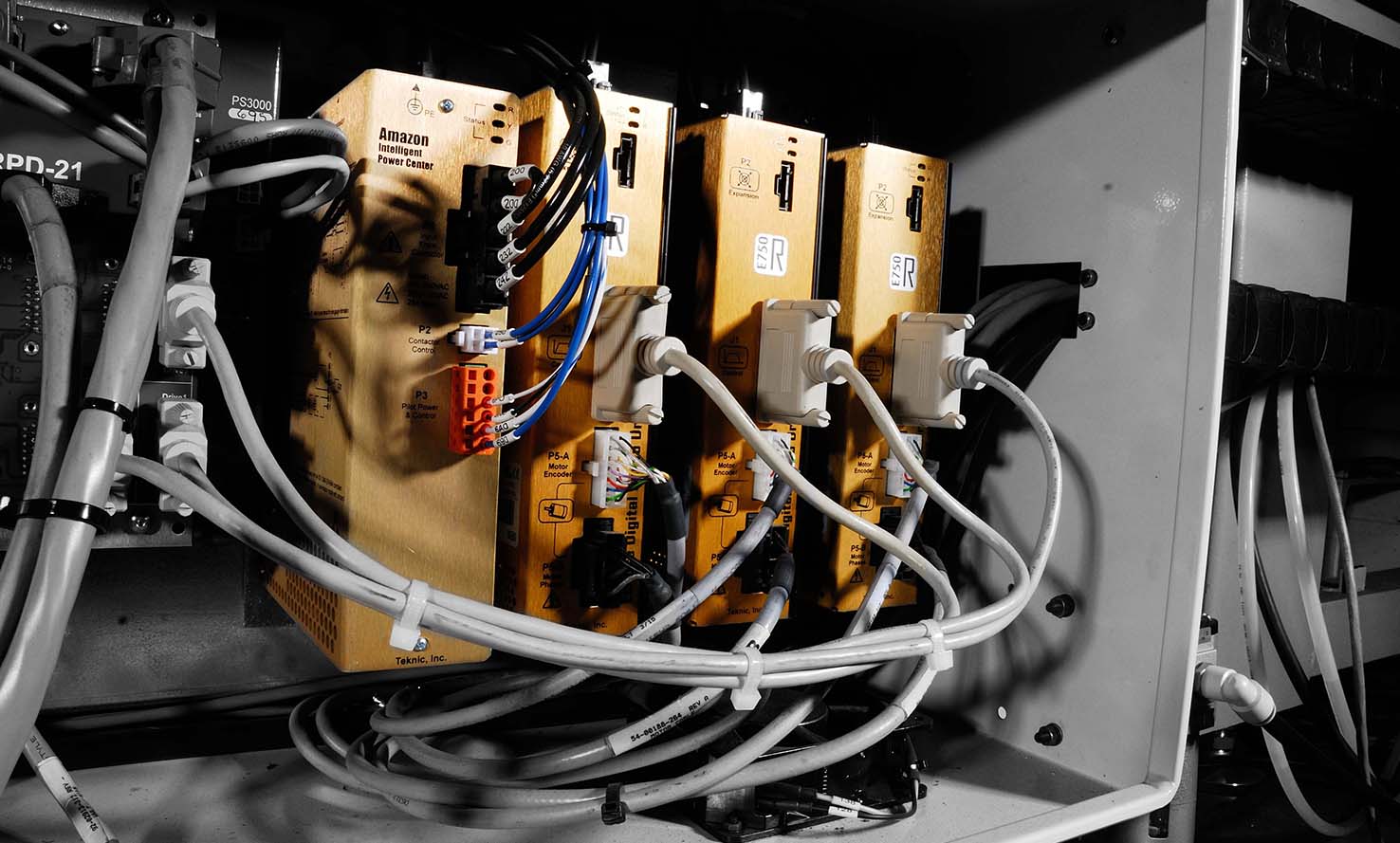

Digital Servo Drives
Accurate & Reliable
Digital servo drives and brush-less digital AC servo motors for a digital vector servo drive system are standard on all Apex3R machines.

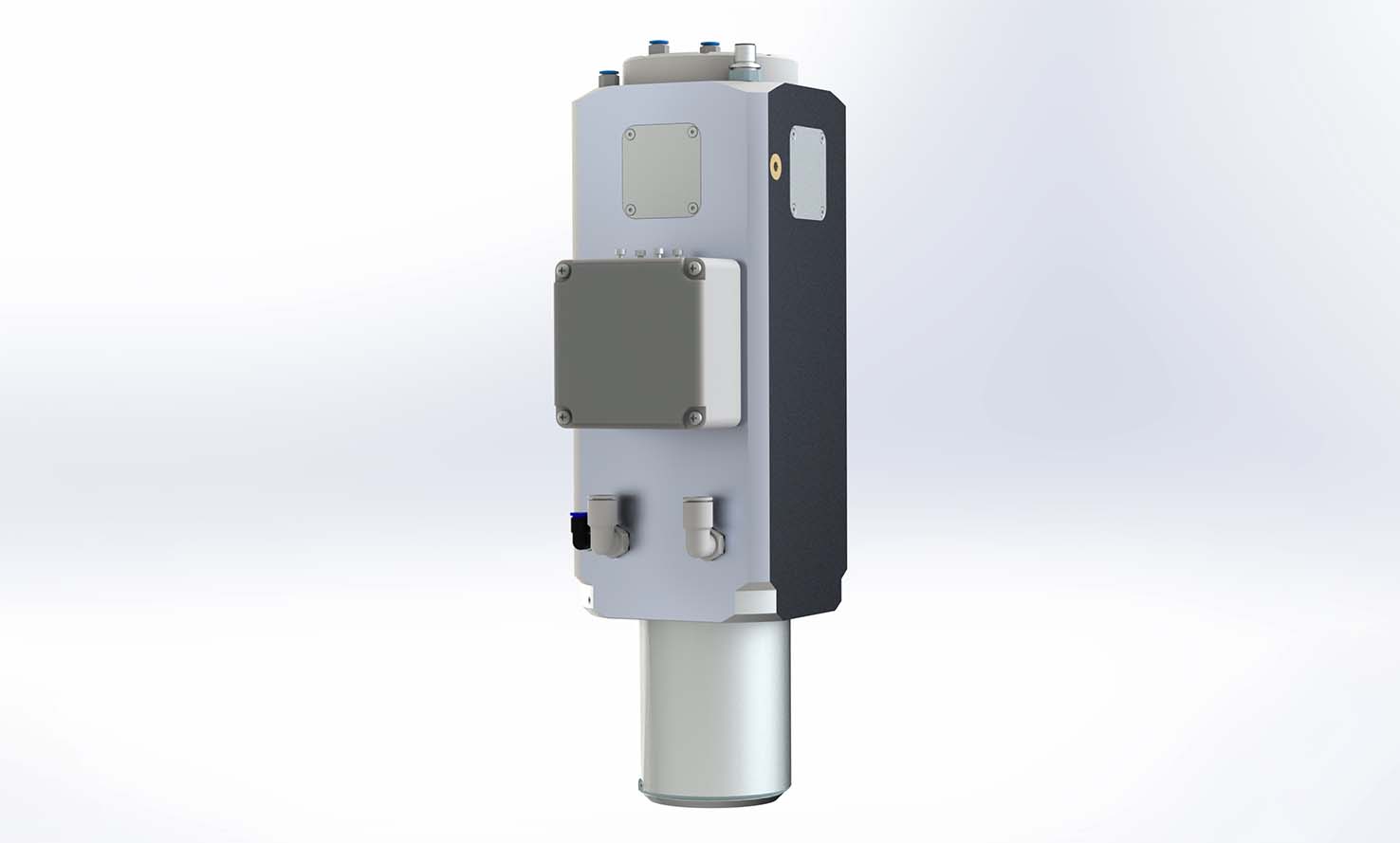

Spindle Options
24K RPM to 32K RPM
Multiple manual and ATC spindle options to cover any cutting application. Higher horse power spindle options for large tooling, higher chip load on dense materials and high RPM's for supreme edge finish pass cutting.

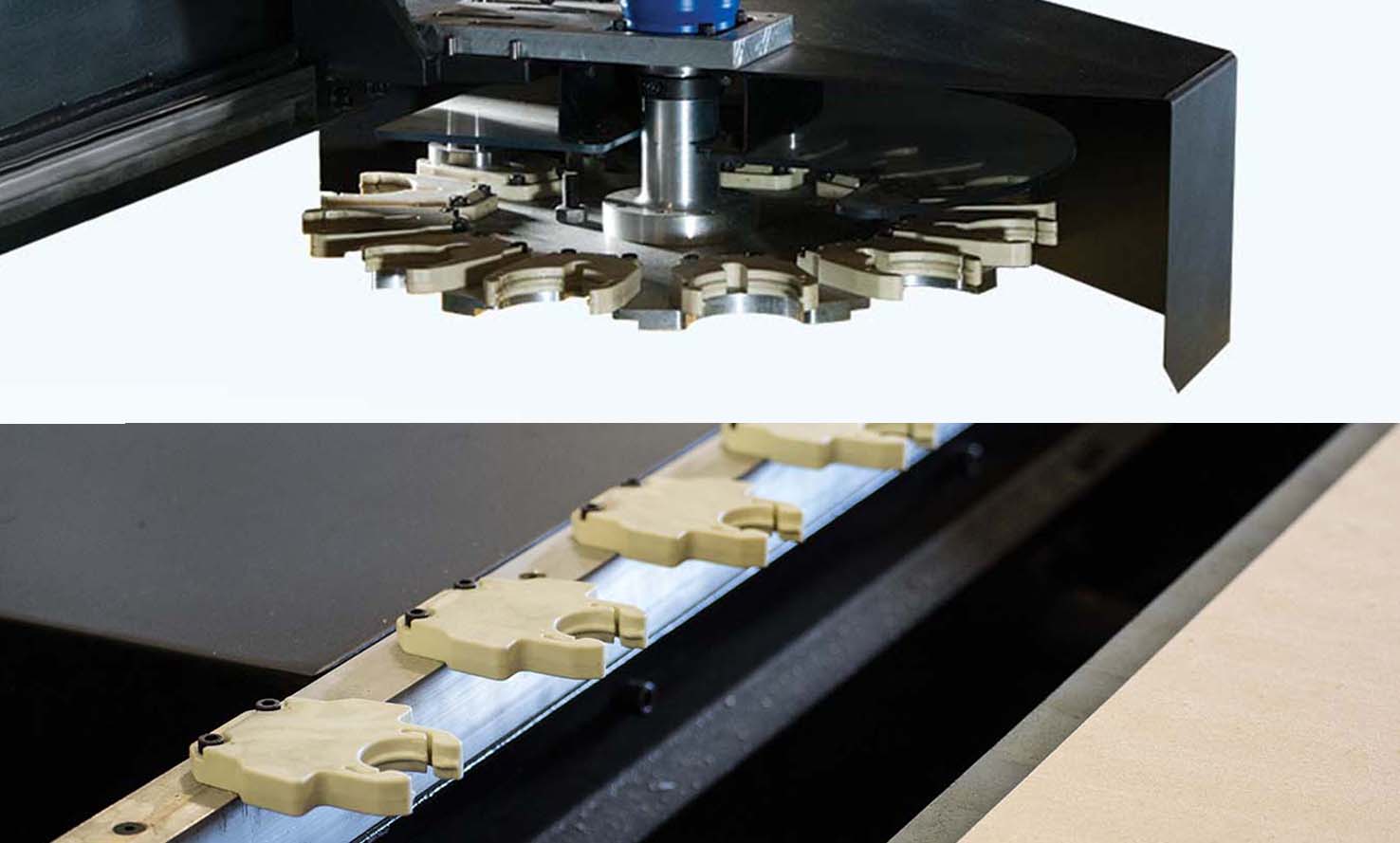

Spindle ATC
Linear/Rotary Options
Having multiple spindle tools for various cut processes is no problem for the Apex3R to automatically pick up tools from a 12 position rotary tool changer as well as options of single or dual linear rack.

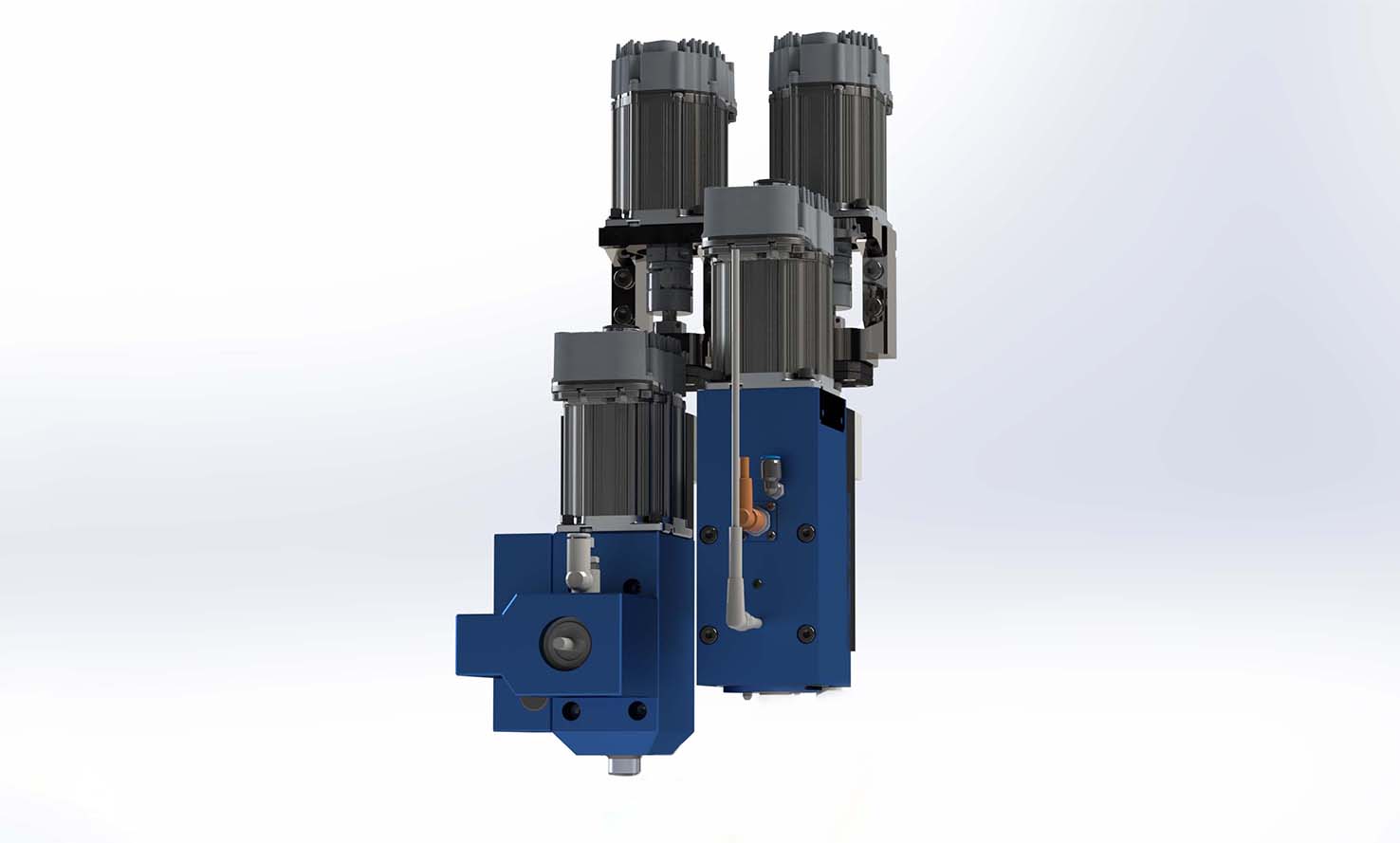

Single or Dual Knife
Pneumatic & Oscillating Options
There is an amazing list of materials that can be easily cut using our different knife options of pneumatic or electric knife and several quick change drag knife holders.

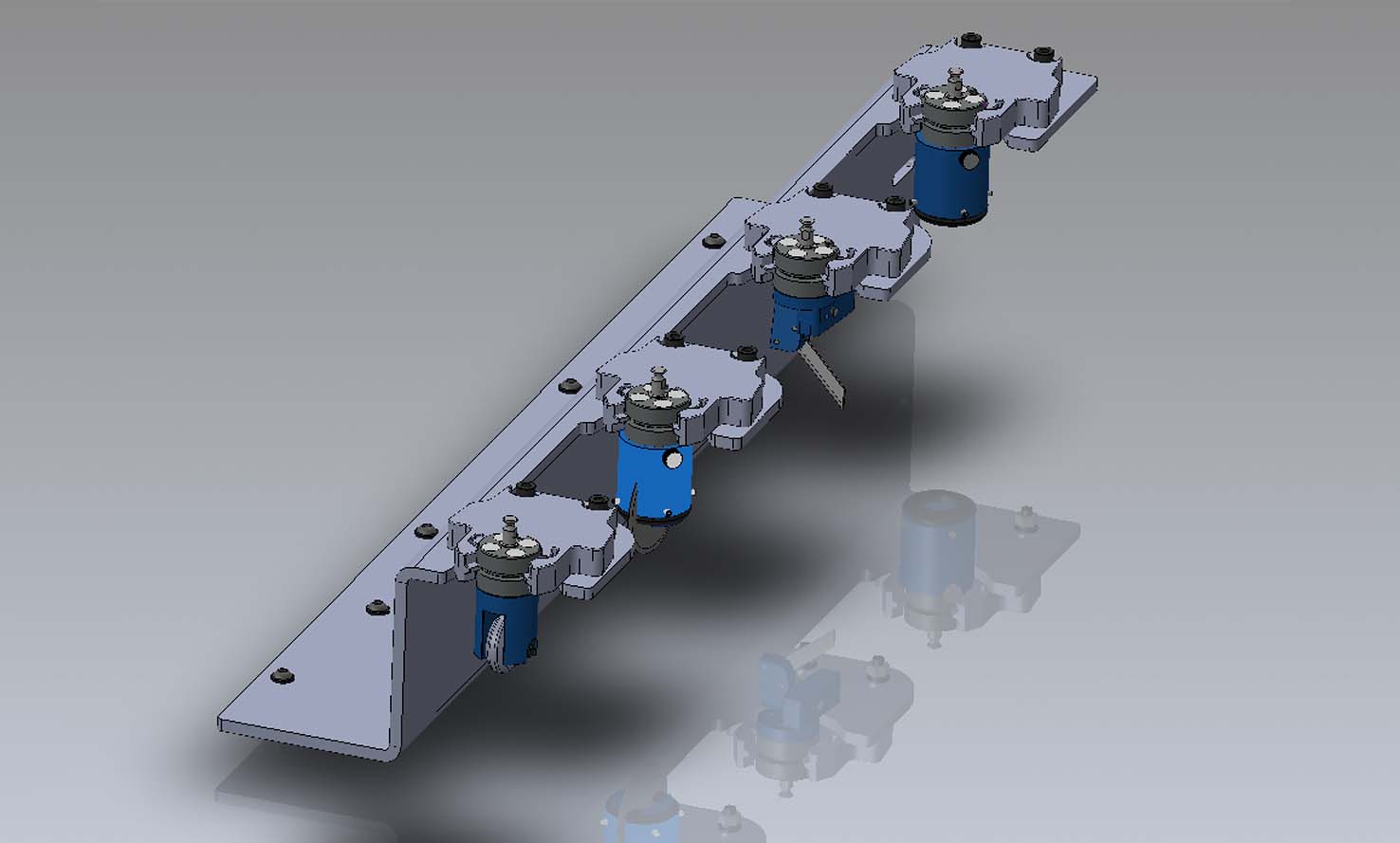

KTC
Knife Tool Changer
The automatic knife changer rack sets the machine up for a variety of operations which increases productivity and operator safety. Automatically picking up the correct knife reduces operator error, saving time and material costs.

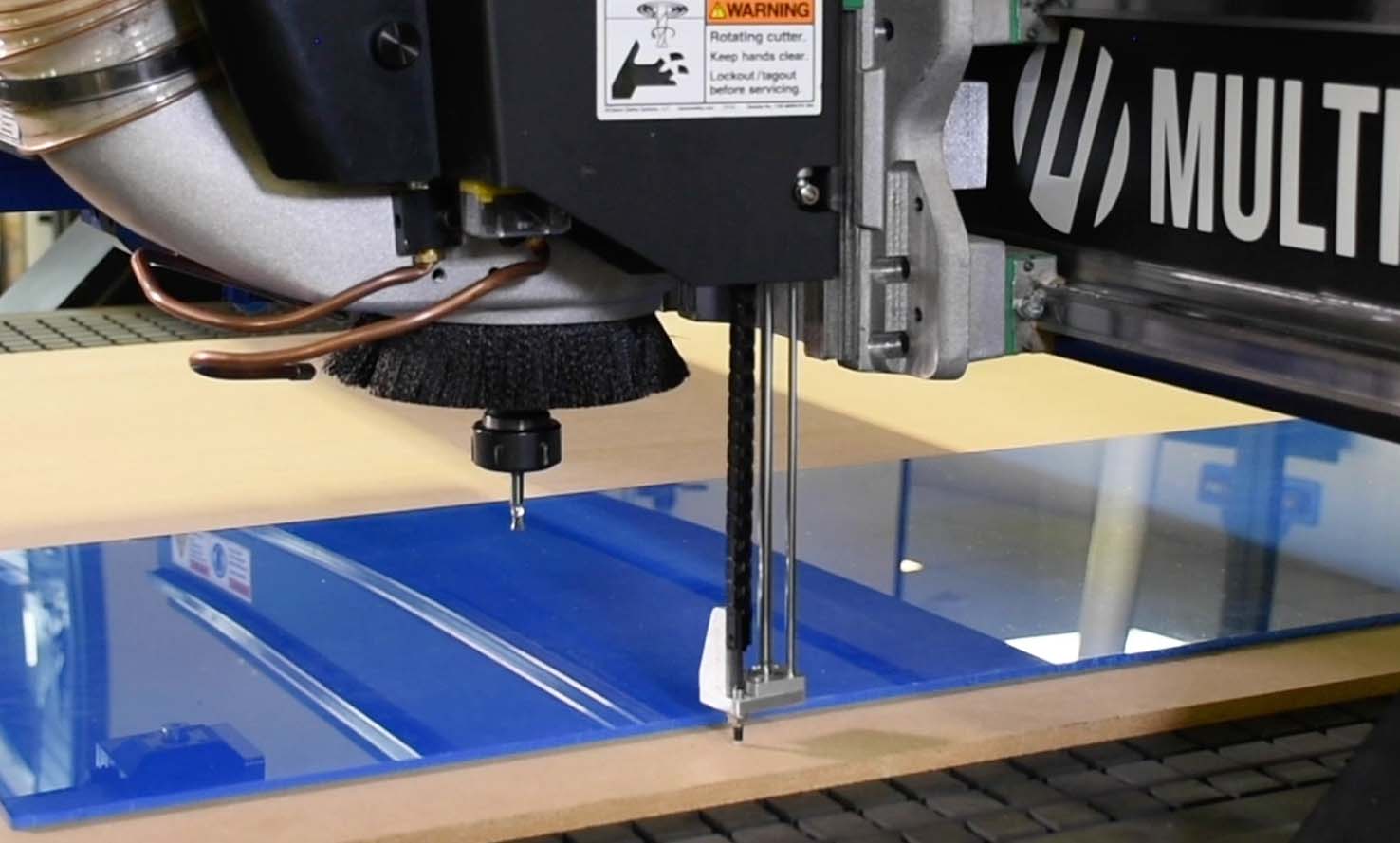

Surface Probe & Calibration Sensor
Easy & Hands Free
Reduce machine setup time with this automated hands free option. Easily set tooling lengths and material work surface accurately.

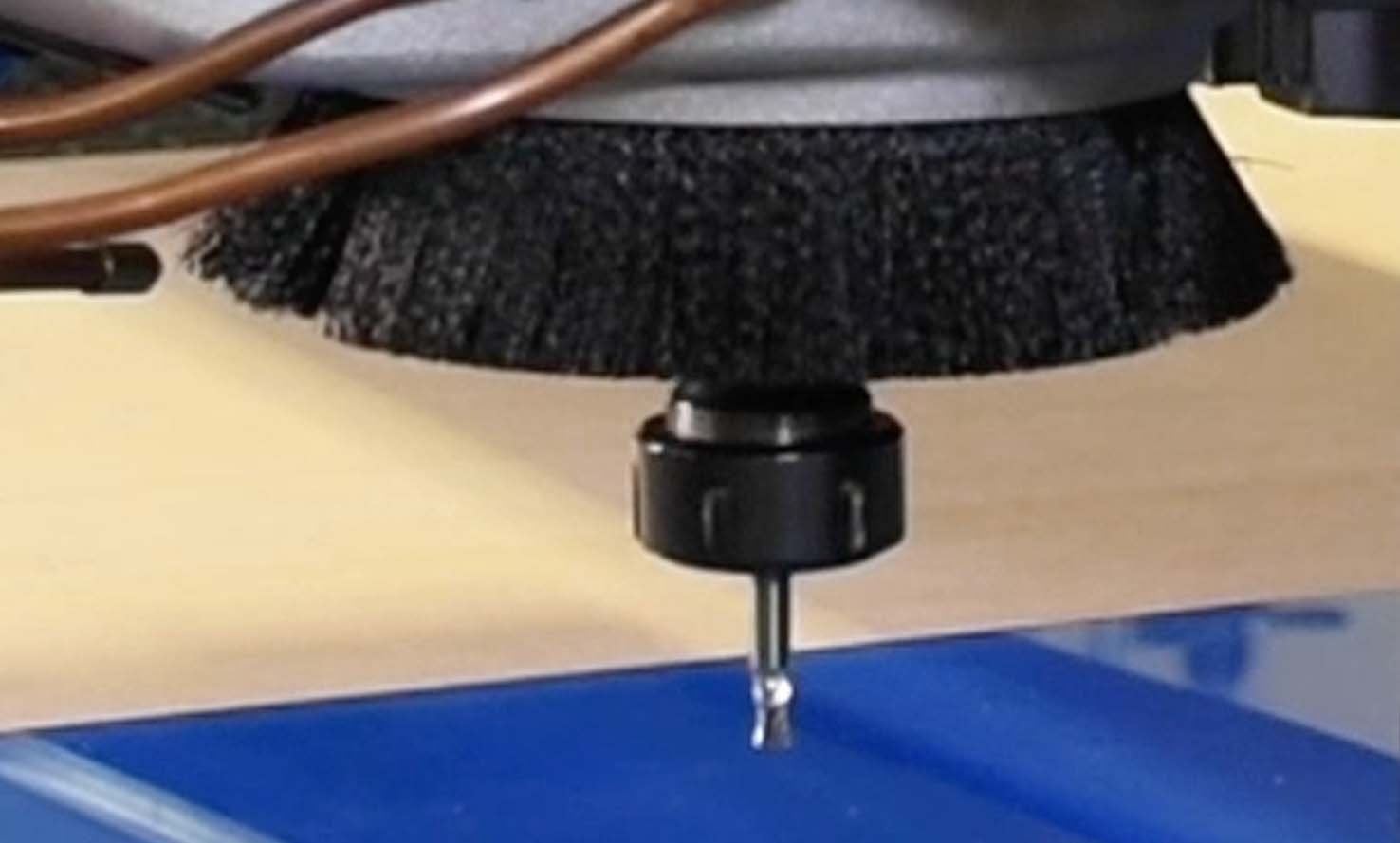

Active Dust Boot
Keep Your Workplace Clean
Automatically having the dust boot change position to maintain dust bristles at surface of material regardless of different tool lengths of depth of cut allows for maximum particulate pick up.

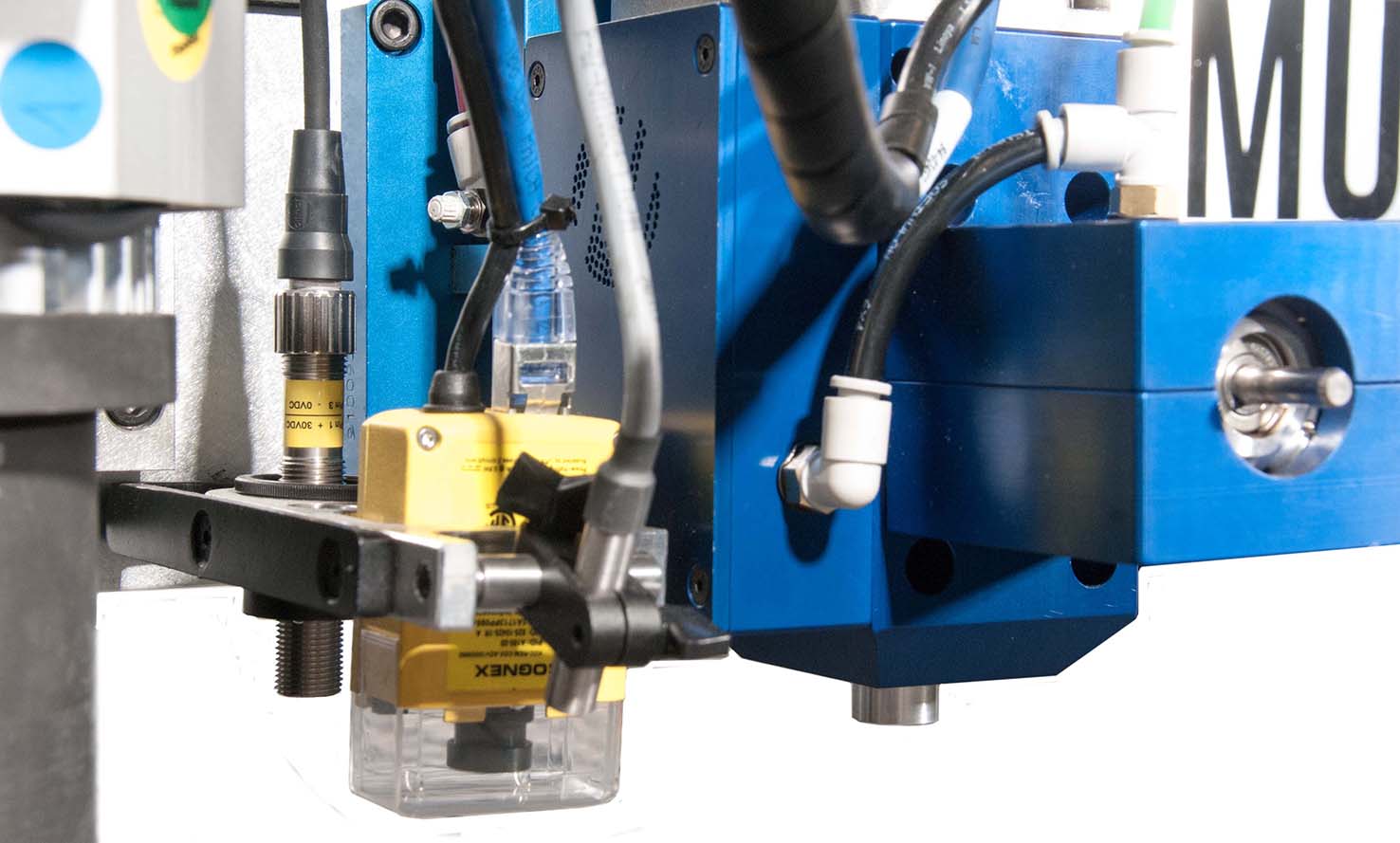

MultiVision
Dynamic Digital Registration
MultiVision provides additional flexibility by visually recognizing media registration marks and automatically compensating for skew and image drift.

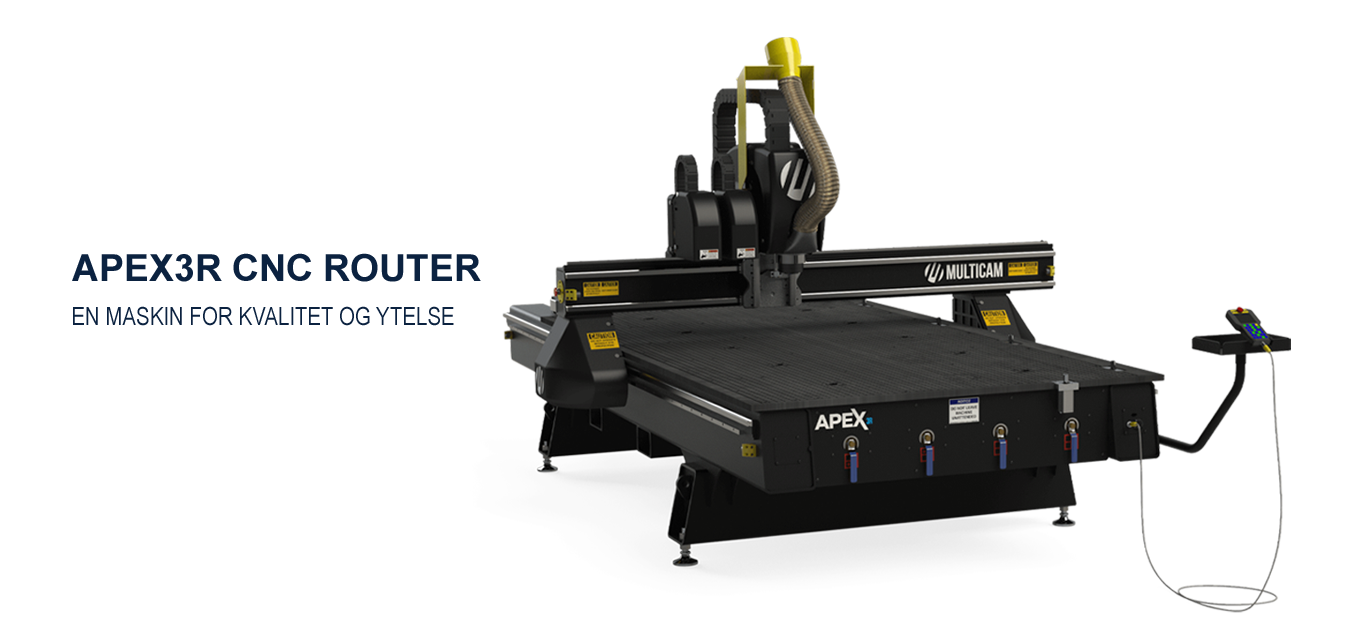

APEX3R CNC-ruter – En perfekt system for operatører som ønsker høy maskinytelse
Med APEX3R CNC-fresemaskin får du en rekke funksjoner standard med maskinen som du normalt bare får når du kjøper mye dyrere CNC-fres. Alt er på grunn av Multicams unike produksjonsprosesser som gjør høy kvalitet rimelig. Maskinen er preget av meget høy skjærekvalitet, høye toleranser, høye materhastigheter og gjennomarbeidet design.
APEX3R har en tung solid ramme i stål som sikrer holdbarhet. Det gjør også CNC-maskinen din stivere, noe som reduserer vibrasjoner og forbedrer fresekvaliteten. Multicam inkluderer EZ kontroller slik at du kan starte fresing med en gang og ha minimalt med brudd i arbeidsprosessene dine. Et treakset bevegelseskontrollsystem gir deg god kontroll over fresekvaliteten for presisjon og kvalitetsskjæring.
Valgfritt med APEX3R CNC-fres kan du velge flere tillegsfunksjoner. Automatisk verktøyskifter som lar deg gjøre endringer i arbeidet ditt raskt, fullt programmerbar CNC-kniv som lar deg kutte et bredt spekter av materialer (som gummi, skum, pakninger, tekstiler), spindelhastigheter fra 4 -13,3 HK, et kjølevæsketåkesystem for kutting av ikke-jernmetaller, med mer.
Med APEX3R CNC-fresen kan du kutte en rekke materialer, inkludert plast, tre, skum og komposittmaterialer. Selv om det kan fungere for en lang rekke bruksområder, er de vanligste skiltproduksjon, trebearbeiding og fabrikasjon av marine deler.
Og alt er satt sammen med Multicam sitt brukervennlige styresystem. Lett å lære, lett å bruke.
Multicam CNC fresebord og knivskjærere
Alvøen leverer, installerer og vedlikeholder Multicam CNC styrte fresebord. Vi har maskiner som passer mange behov. Vi har nødvendige slitedeler for alle maskiner, på lager i Alvøen, service på alle systemer vi leverer og har levert. Teknikerne i Alvøen AS har bred kjennskap og lang erfaring fra alle våre maskiner og prosesser.
Alvøen AS har vært Multicam sin distributør og skandinaviske representant siden 1995.
| Specifications | Metric |
|---|---|
| *Max Material Thickness | 101.6-127mm |
| Gantry Height | 152.4mm, 203.2mm |
| Cutting Speed | 825.5 mm/sec |
| Rapid Traverse | 1167.6 mm/sec |
| Repeatability | +/-0.025mm |
| Drive System (X,Y) | Helical |
| Drive System (Z) | Ball Screw |
| Standard Work Surface | 25.4mm Phenolic |
| Options: |
|---|
| Laser Pointer – easily set soft home on material |
| Pop-Up Pins – one man load |
| Mister |
| Manual or Pneumatic Vacuum Zones |
| Dust Collection Systems with Duct Work |
| Tooling Kits |
EZ Kontrollsystemet
EZ Kontrollsystemet er en kraftig håndholdt datamaskin som kommuniserer med CNC-utstyret ditt for å strømlinjeforme prosesser. Dette systemet har et ekstremt brukervennlig grafisk brukergrensesnitt.
Det er fortsatt mange kontrollsystemer der ute som kun tilbys i et stasjonært format. Mobiliteten til EZ Control System gir mange fordeler for operatøren som igjen hjelper med å forbedre prosessene. MultiCam har forstått hvor viktig det er å ha et fleksibelt og mobilt kontrollsystem. Derfor de jobber de med å utvikle et trådløst systemet.
Mobilitet
Funksjoner i EZ kontrollsystem som verktøy kompensering, verktøystyring, system og kuttehastighets oversytring lar operatøren gjøre slike endringer i sanntid mens produksjonen pågår.
Størrelse
Brukervennlighet
Automatisering og prosesser
Tekniske Spesifikasjoner APEX3R
| STANDARDFUNKSJONER | ALTERNATIVER | SPESIFIKASJONER | MATERIALKOMPABILITET | APPLIKASJONER | GRUNNLEGGENDE INFORMASJON |
| Heavy, all-steel tube frame construction | Vakuumbord og pumper | 25 mm lineært kulelager profilskinner | Plast | Skiltproduksjon | 5.5 – 13 HP |
| 25 mm lineært kulelager profilskinner | Bredt utvalg av spindelalternativer | Z-akse klaring: 6" - 8" 152 – 203 mm |
Tre | Trearbeid | Bordstørrelser: 1346 x 2540 mm 1600 x 3073 mm 2108 x 3073 mm |
| MultiCam EZ Control brukervennlig operatørgrensesnitt | Lineær automatisk verktøyveksler | Kuttehastighet: 1400 IPM 35.560 mm/min |
Skum | Marin produktfabrikasjon | Rask travers: 2500 IPM 63.500 mm/min |
| Høyhastighets tre-akset bevegelse kontrollsystem | MultiCam CNC kniv med valgfrie skjærehoder |
Rask travers: 2500 IPM 63.500 mm/min |
Ikke-jernholdige metaller | Reperterbarhet: +/- 0.001” 0.0254 mm |
|
| Ubegrenset filstørrelsesoverføringer | MultiVision™ digital registrering System |
Reperterbarhet: +/- 0.001” 0.0254 mm |
Komposittmaterialer | Vekt: 3,150 to 4,400 lbs. 3150 to 1996 kg |
|
| Børsteløs digital AC-servo kjøresystem | Spindelalternativer 4 HK til 13,3 HK | Drivsystem X og Y-akse: stativ og tannhjul | Standard arbeidsflate: 1" Fenol 25,4 mm Fenol |
||
| EZ Suite Programvare | Kjøletåkesystemer for skjæring av ikke-jernholdig metall | Drivsystem Z-akse: kuleskrue | |||
| (Funksjoner kan endres uten varsel) | Visjonssystemer for utskrift registreringskompensasjon | (Spesifikasjonene kan endres uten varsel) | |||
| Tangentiell knivskjærere | |||||
| (Alternativer kan endres uten varsel) | |||||
| *Andre størrelser tilgjengelig Bord tilgjengelig med manuelle eller pneumatiske vakuumsoner. |
|||||
Uten kniv
| MODELL | L (MM) | L1 (MM) | B (MM) | B1 (MM) | H (MM) | ARBEIDSOMRÅDE (MM) | VEKT (KG) |
|---|---|---|---|---|---|---|---|
| 3-103-R | 4267 | 3391 | 1727 | 2146 | 1905 | 1356 x 2540 | 1429 |
| 3-204-R | 4724 | 3924 | 2400 | 2400 | 1905 | 1596 x 3073 | 1701 |
| 3-304-R | 4724 | 3924 | 2489 | 2489 | 1905 | 2106 x 3073 | 1973 |
Med kniv
| MODELL | L (MM) | L1 (MM) | B (MM) | B1 (MM) | H (MM) | ARBEIDSOMRÅDE (MM) | VEKT (KG) |
|---|---|---|---|---|---|---|---|
| 3-103-R | 4267 | 3391 | 2388 | 2146 | 1905 | 1356 x 2540 | 1429 |
| 3-204-R | 4724 | 3924 | 2515 | 1981 | 1905 | 1596 x 3073 | 1701 |
| 3-304-R | 4724 | 3924 | 3124 | 2489 | 1905 | 2106 x 3073 | 1998 |
PASSER GODT FOR OPEARTØRER SOM ØNSKER HØY MASKINYTELSE
APEX3R CNC ROUTER ER NESTE GENERASJONS MASKIN INTEGRERT MED
STANDARDFUNKSJONER SOM NORMALT FORBINDES MED DYRERE MASKINER.
MultiCam produserer en rekke plassbesparende CNC-freser for bevegelige traverser. Hver serie er tilgjengelig i ulike størrelser for å møte dine spesifikke brukskrav. Tilleggsalternativer inkluderer høyhastighets spindler, verktøyvekslere, gjengbor, vakuumbord, aggregathoder, sager, kniver og mye mer.
